PAINEL
- MANÔMETRO DE TUBO EM "U"
Modelo
CMT - U
São manômetros de tubo em "U" de
fabricação IOPE, montados de maneira
independente num mesmo painel, projetados para
fazer medições de diferentes valores
de pressão diferencial, assim como usar
fluídos indicadores de diferentes densidades
com a finalidade de facilitar as leituras nos
processos de produção ou em laboratório.
Os manômetros de tubo em "U" são
montados num gabinete fabricado com chapa de aço
pintado com tinta de alta aderência na cor
preta para proteção contra oxidação.
O gabinete possui uma tampa frontal de acrílico-cristal
transparente que serve para proteger os instrumentos
localizados no seu interior. O "Ajuste a Zero"
é realizado através de botão
de regulagem localizado em sua parte inferior.
A ligação das colunas manométricas
ao processo é feita com conectores ou bicos
para engate de mangueira. O painel pode ser fornecido
com um conjunto de até dez aparelhos, podendo
ser montado através de fixação
mural, ou com painel de instrumento.
TABELA
"6"
| Modelo |
Faixa
de Medição (pol CA) |
Código |
Comprimento
Escala |
Subdivisão |
Densidade
(g/cm3) |
|
CMT-U1
CMT-U2
CMT-U3
CMT-U4
CMT-U5
|
100
- 0 - 100
200 - 0 - 200
300 - 0 - 300
400 - 0 - 400
500 - 0 - 500 |
1
2
3
4
5 |
200
400
600
800
1000
|
1,0
mmCA |
1.000 |
Obs.:
Todos os modelos das Tabelas "1" e "2"estão
disponíveis para montagen em painel.
Qauntidade
de Colunas |

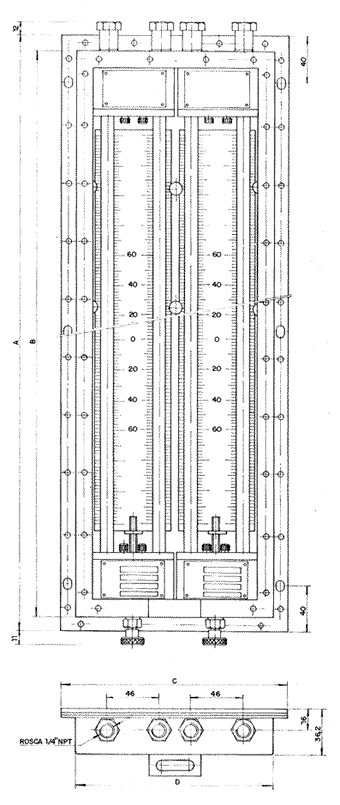

D
I
M
|
Modelo |
| |
MTU
- 100 |
MTU
- 200 |
MTU
- 300 |
MTU
- 500 |
| 2 |
A |
390 |
590 |
790 |
1190 |
| B |
363 |
563 |
763 |
1163 |
| C |
202 |
202 |
202 |
202 |
| D |
175 |
175 |
175 |
390 |
| 4 |
A |
390 |
590 |
790 |
1190 |
| B |
363 |
563 |
763 |
1163 |
| C |
353 |
353 |
353 |
353 |
| D |
326 |
326 |
326 |
326 |
| 6 |
A |
390 |
590 |
790 |
1190 |
| B |
363 |
563 |
763 |
390 |
| C |
504 |
504 |
504 |
504 |
| D |
477 |
477 |
477 |
477 |
| 8 |
A |
390 |
590 |
790 |
1190 |
| B |
363 |
563 |
763 |
1163 |
| C |
655 |
655 |
655 |
655 |
| D |
628 |
628 |
628 |
628 |
| 10 |
A |
390 |
590 |
790 |
1190 |
| B |
363 |
563 |
763 |
1163 |
| C |
806 |
806 |
806 |
806 |
| D |
779 |
779 |
779 |
779 |
Qauntidade
de Colunas |
D
I
M
|
Modelo |
| |
MTU
- 600 |
MTU
- 700 |
MTU
- 800 |
MTU
- 1000 |
| 2 |
A |
1390 |
1590 |
1790 |
2190 |
| B |
1363 |
1563 |
1763 |
2163 |
| C |
202 |
202 |
202 |
202 |
| D |
175 |
175 |
175 |
390 |
| 4 |
A |
1390 |
1590 |
1790 |
2190 |
| B |
1363 |
1563 |
1763 |
2163 |
| C |
353 |
353 |
353 |
353 |
| D |
326 |
326 |
326 |
326 |
| 6 |
A |
1390 |
1590 |
1790 |
2190 |
| B |
1363 |
1564 |
1763 |
2163 |
| C |
504 |
504 |
504 |
504 |
| D |
477 |
477 |
477 |
477 |
| 8 |
A |
1390 |
1590 |
1790 |
2190 |
| B |
1363 |
1563 |
1763 |
2163 |
| C |
655 |
655 |
655 |
655 |
| D |
628 |
628 |
628 |
628 |
| 10 |
A |
1390 |
1590 |
1790 |
2190 |
| B |
1363 |
1563 |
1763 |
2163 |
| C |
806 |
806 |
806 |
806 |
| D |
779 |
779 |
779 |
779 |
