MANÔMETRO
TUBO INCLINADO SISTEME KRELL

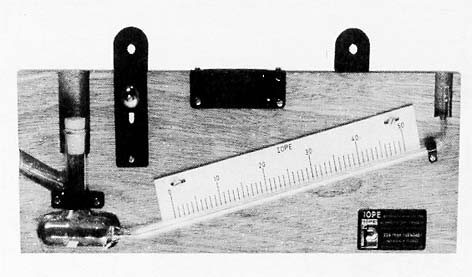

Este tipo de manômetro é montado
com um tubo de vidro na posição
inclinada, tendo numa de suas extremidades em
reservatório, formando desta maneira uma
única peça. Este conjunto é
montado numa base de madeira de lei, que possue
nível de bolha para que o aparelho seja
operado em sua posição correta.
O aparelho apresenta graduação em
milímetros de coluna d'água, desenhada
numa escala de alumínio pintado de fundo
preto. A sua regulagem ao ponto zero é
feita através do movimento da escala ao
longo de seu eixo. A IOPE fornece o manômetro
para ser montado com suporte para fixação
mural com regulagem ou com base regulável
para trabalhos em bancada ou laboratório.
Mediante consulta prévia, podemos fornecer
montagem com diferentes escalas especiais de graduação.
TABELA
"5"
| Modelo |
Faixa
de Medição (pol CA) |
Código |
Subdivisão |
Densidade
(g/cm3) |
| MTI
10 |
0
- 10 |
1 |
0,2
mmCA |
0,750 |
MTI
20
MTI
30
MTI
40
MTI
50 |
0
- 20
0 - 30
0 - 40
0 - 50 |
2
3
4
5
|
0,2
mmCA |
1,000 |
MTI
60
MTI
70
MTI
80
MTI
90
MTI
100 |
0
- 60
0
- 70
0
- 80
0
- 90
0
- 100 |
6
7
8
9
10
|
1,0
mmCA |
2,000 |
