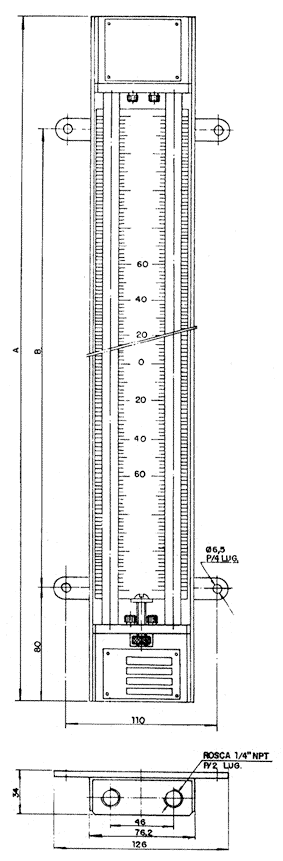

O Instrumento é constituído de dois ramos em "U", que são tubos de vidro retos com diâmetro interno calibrado. Para formar o perfil "U", os dois tubos de vidro tem suas extremidades fixadas através de cabeçotes de nylon technil ou aço inóx. Todo este conjunto é montado numa caixa de proteção chamada canaleta, que é pintada com tinta duco na cor preta fosco (alta aderência). A escala é de alumínio pintada com fundo branco, traço e números pretos gravados em silk-screen". O "Ajuste a Zero" da escala é feito com o auxílio de um botão frontal e o aparelho possue também suporte de fixação mural. As ligações, tanto de entrada como de saída, da coluna manométrica ao processo podem ser feitas através de rosca ¼" NPT. O instrumento pode operar com uma pressão máxima estática igual a 10 Kg/cm2 e para pressões superiores fazer consulta prévia. A precisão padrão do instrumento é igual a 0,5% do fundo de escala. Para valores de precisão acima do padrão, consultar nosso departamento de engenharia.

A IOPE ainda oferece diferentes montagens com os seguintes acessórios:

• - Aparelho montado totalmente em aço inóx (canaleta, escala e cabeçotes);
• - Escalas de graduação especiais com diferentes unidades de medidas de pressão, volume, vazão, velocidade etc.;
• - Suporte especial para montagem em painel;
• - Tripé para utilização em bancada;
• - Conexão sem rosca para mangueira;
• - Torneira;
• - Válvula de três vias para equalização de pressão;
• - Reservatório de retorno para proteção à sobrecarga;
• - Válvulas de retenção de fluído para proteção à sobrecarga;

TABELA 1

Modelo	Faixa de Medição	Código	Comprimento Escala	Subdivisão	Densidade (g/cm3)
MTU 100	100 - 0 - 100	1	200	1,0 mmCA	1,000
MTU 150	150 - 0 - 150	2	300
MTU 200	200 - 0 - 200	3	400
MTU 250	250 - 0 - 250	4	500
MTU 300	300 - 0 - 300	5	600
MTU 350	350 - 0 - 350	6	700
MTU 400	400 - 0 - 400	7	800
MTU 500	500 - 0 - 500	8	1000
MTU 600	600 - 0 - 600	9	1200
MTU 700	700 - 0 - 700	10	1400
MTU 750	750 - 0 - 750	11	1500
MTU 800	800 - 0 - 800	12	1600
MTU 1000	1000 - 0 - 1000	13	2000
MTU 1000	1000 - 0 - 1000	14	1000	2,0 mmCA 2,0 mmCA	2,000 13,54
MTU 1500	1500 - 0 - 1500	15	1500
MTU 2000	2000 - 0 - 2000	16	2000
MTU 5000	5000 - 0 - 5000	17	2000
MTU 10000	10000 - 0 - 10000	18	1460

TABELA 2

Modelo	Faixa de Medição (pol CA)	Código	Comprimento Escala	Subdivisão	Densidade (g/cm3)
MTU 8	8" - 0 - 8"	1	16"	1 / 6 por CA	1.000
MTU 12	12" - 0 - 12"	2	24"
MTU 16	16" - 0 - 16"	3	32"
MTU 20	20" - 0 - 20"	4	40"
MTU 24	24" - 0 - 24"	5	48"
MTU 28	28" - 0 - 28"	6	56"
MTU 32	32" - 0 - 32"	7	64"
MTU 40	40" - 0 - 40"	8	80"

Como Especificar o Manômetro de Coluna Tubo "U"

Descrição	Código	Descrição	Código
Canaleta		Escala de Graduação
Sem canaleta (modelo CMT)	0	Alumínio - Padrão	1
Alumínio - Padrão	1	Aço Inox	2
Aço Inox	2	Outros - especificar	3
Aço Carbono	3	Faixa de Medição
Outros - especificar	4	Alumínio - Padrão	Ver Tab. 1 e 2
Cabeçotes		Especial - especificar	E
Nylon - Padrão	1	Fixação
Aço Inox	2	Mural - Padrão	1
Teflon	3	Aba para painel	2
Outros - especificar	4	Tripé para bancada	3
Conexão ao processo		Acessórios
Rosca 1/4" NPT-Fêmea-Padrão	1	Sem acessórios	0
Rosca 1/4" BSP	2	Tripé para bancada	1
Engate Rápido	3	Valv. Equal. Pressão 3 vias	2
Outros - especificar	4	Bico para Mangueira D.I.1/4"	3
Tubo Indicador		Torneira	4
Vidro - Padrão	1	Reservatório(s) de retorno	5
Acrílico	2	Conectores	6

CANALETA	CABEÇOTES	CONEXÃO AO PROCESSO	TUBO INDICADOR	ESCALA DE GRADUAÇÃO	FAIXA DE MEDIÇÃO	FIXAÇÃO	ACESSÓRIOS

Instruções para preenchimento da "Folha de Especificações"

1 - Se a escolha recair sobre os itens "Outros e /ou Especial", o cliente deverá detalhadamente ou enviar desenho(s).
2 - No item "Faixa de Medição" - Padrão, o código a ser escrito deverá ser aquele, referente à faixa de leitura, contido nas tabelas referenciadas.
3 - Caso a especificação seja de coluna manométrica para painel, modelo CMT-U, não codificar os itens "Fixação e Acessórios"..
