Manômetros Industriais (STD)
Em Aço Carbono Diâmetros: 80, 100 e 150
  Definição



Os Manômetros Standard IOPE da série 615.01 são construídos em caixa de aço carbono. Devem ser utilizados em líquidos ou gases não corrosivos que não ataquem latão ou bronze. Não devem ser utilizados em líquidos com viscosidade elevada ou em produtos que possam cristalizar.





  Características Técnicas



Caixa: Aço carbono estampado, frente aberta, acabamento em pintura esmaltada em preto.
Anel: Aço carbono estampado, acabamento em pintura esmaltada na cor preta com fixação por parafuso.
Visor: Vidro plano, espessura 3 mm (opcionalmente em acrílico).
Mostrador: Fundo branco, caracteres pretos, escala em arco de 270º.
Elemento sensor: Tubo Bourdon de Tomback, formato "C" até 70 kg/ cm2. Formato espiral de 100 kgf/cm2 até 1000 kgf/cm2 em AISI 316/304.
Soquete: Latão.
Mecanismo: Latão.
Processo de solda: Estanho.
Conexão: 1/4" ou 1/2" NPT/BSP. Outras sob consulta.
Ponteiro: Alumínio pintado, balanceado.
Tolerâncias: Standard, ±2% do total da faixa (Classe B).
Unidades de pressão: bar, kgf/cm2, psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixas especiais: Receptor pneumático (3 a 15 psig ou 0,2 a 1 kgf/cm2), linear ou quadrática. Escalas compostas. vácuo/pressão/temperatura correspondente, para aplicação com amônia (Nh3).

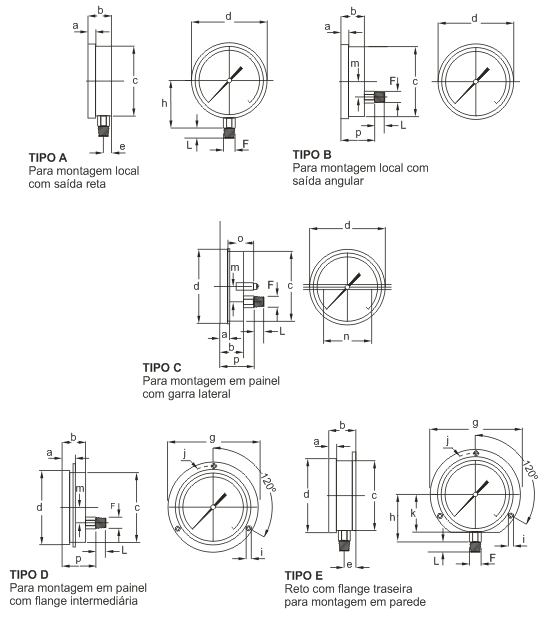

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações
