Pressão

Manômetros Utilitários
Em Aço Inox ou Aço Carbono Diâmetro: 63
  Definição



Os Manômetros Standard IOPE da série 612.01 e 612.02 são construídos em caixa de aço carbono ou aço inox. Este tipo de manômetro é utilizado em medição de pressão de líquidos ou gases que não ataquem ligas de latão. Não devem ser utilizados em líquidos com viscosidade elevada ou em materiais cristalizáveis.





  Características Técnicas



Caixa: Aço carbono estampado, frente aberta, acabamento em pintura esmaltada em preto ou aço inox polido.
Anel: Aço carbono estampado, acabamento em pintura esmaltada na cor preta ou aço inox polido.
Visor: Policarbonato.
Mostrador: Fundo branco, caracteres pretos, escala em arco de 270º.
Dispositivo de segurança: Disco de Neopone.
Anéis de vedação: Borracha natural /nitílica.
Elemento sensor: Tubo Bourdon de Tomback ou aço inox, formato "C" até 70 kg/ cm2. Formato espiral de 100 kgf/cm2 até 1000 kgf/cm2 em AISI 316 .
Soquete: Latão/inox.
Mecanismo: Latão.
Processo de solda: Estanho/tig.
Conexão: 1/8" ou 1/4" NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado.
Tolerâncias: Standard, ±2% do total da faixa (Classe B). Nas versões com enchimento de líquido, acrescer ± 0,5% na tolerância do instrumento.
Unidades de pressão: Em bar, kgf/cm2, psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixa de trabalho: Até 600 Kg/cm2.

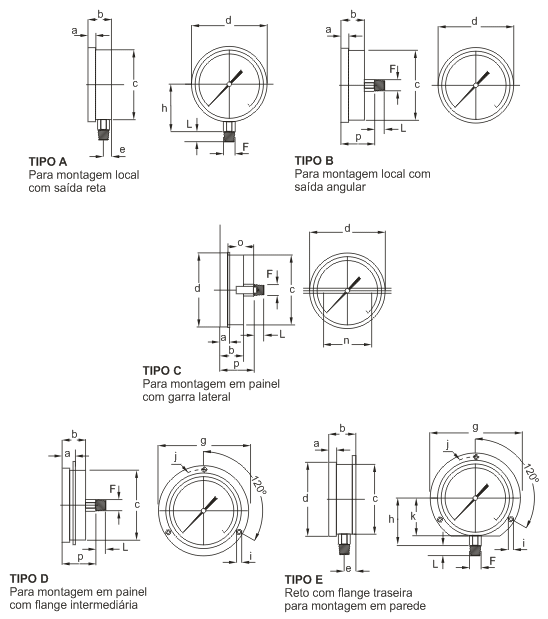

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  612.01 - Manômetro Utilitário Aço Carbono
612.02 - Manômetro Utilitário Aço Inox

Faça sua
especificação

02
Saída de
Conexão


A - Reta
B - Angular excêntrico
C - Angular excêntrico com
garra de fixação
  A - Angular com flange
intermediária
E - Reta com flange traseira

Faça sua
especificação

03
Diâmetro
  63 - Ø 63

Faça sua
especificação

04
Material
da Caixa
  304 - Aço 304
316 - Aço 316
AC - Aço Carbono

Faça sua
especificação

05
Escala
  Ver tabela 4 clicando aqui

Faça sua
especificação

06
Diâmetro
da Rosca


14N - 1/4" NPT
14B - 1/4" BSP
  18N - 1/8" NPT
18B - 1/8" BSP

Faça sua
especificação

07
Material
da Rosca
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

08
Opcionais

A - Tubo Sifão
B - Selo Separador
C - Amortecedor tipo esfera
D - Limitador
E - Sistema antivibrante a seco
GL - Glicerina
SI
- Silicone

Faça sua
especificação
