Pressão

Manômetro Diferencial
Em Aço Inox / Diâmetro: 150
  Definição



Os manômetros Diferencial da série 733 são instrumentos construídos com sistema de membrana dupla, sendo uma entrada para pressão dinâmica e a outra para pressão estática. Aplicado em processos onde é essencial a tomada das diferenças de pressão.
O invólucro é construído em aço inox e hermeticamente fechado proporcionando ao instrumento elevada resistência a impactos e a interferências químicas. Em caso de líquidos viscosos ou cristalizáveis utilizar selo diafragma.





  Características Técnicas



Caixa: Aço inox estampado, frente aberta com engate baioneta, acabamento polido.
Anel: Aço inox estampado, engate baioneta com acabamento polido.
Visor: Visor de vidro de vidro plano, espessura de 3 mm. (Opcional em acrílico).
Mostrador: Fundo branco, caracteres pretos, escala em arco de até 270º.
Dispositivo de segurança: Disco de borracha Nitrílica/ Viton.
Anéis de vedação: Borracha Nitrílica/ Viton.
Elemento sensor: Cápsula construída em aço inox com membrana dupla.
Soquete: Aço inox 304/ 316.
Mecanismo: Inox (opção latão).
Processo de solda: Tig.
Conexão: 1/4" ou 1/2" NPT/BSP. Outras sob consulta.
Ponteiro: Com ajuste micrométrico fabricado em alumínio anodizado.
Tolerâncias: +2,5% do total da faixa.
Unidades de pressão: Bar, Kgf/cm2, PSI, Pa. (Outras sob consulta).
Temperatura de trabalho: -25ºC a +65ºC. Pressão estática máxima: 200kg.

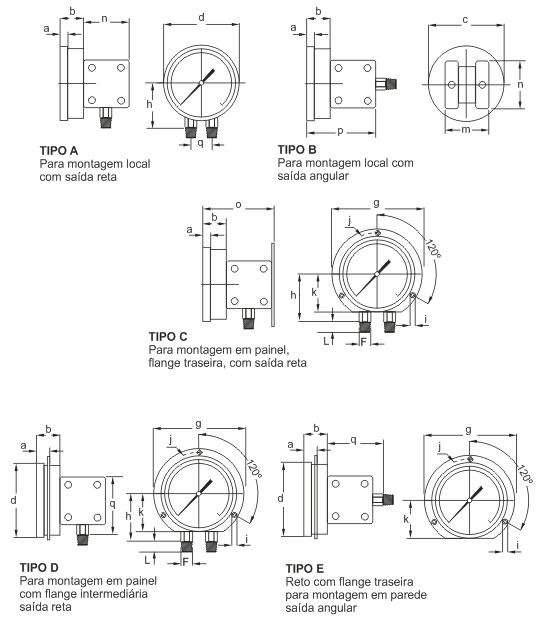

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  733 - Manômetro Diferencial com membrana dupla
Faça sua
especificação

02
Saída de
Conexão


A - Reta
B - Angular
C - Montagem painel saída reta
  D - Montagem reta para painel com flange intermediária
E - Montagem angular para painel com flange intermediária

Faça sua
especificação

03
Diâmetro
  150 - Ø 150

Faça sua
especificação

04
Material
da Caixa
  304 - Aisi 304
316 - Aisi 316

Faça sua
especificação

05
Escala
  Ver tabela 4 clicando aqui

Faça sua
especificação

06
Diâmetro
da Rosca


12N - 1/2" NPT
12B - 1/2" BSP
  14N - 1/4" NPT
14B - 1/4" BSP

Faça sua
especificação

07
Material
da Rosca
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

08
Opcionais

A - Tubo Sifão
B - Selo Separador
C - Amortecedor tipo esfera
D - Limitador
E - Sistema antivibrante a seco
GL - Glicerina
SI
- Silicone

Faça sua
especificação


Preencha o campo abaixo caso queira acrescentar algo:


Complemente o formulário abaixo:

Seu nome :
Seu e-mail :
Seu telefone :
Assunto :
