Manômetros
Utilitários
Em Aço Inox ou Aço
Carbono Diâmetro: 40 e 50 |
|
|
|
|
| |
Definição |
| |
|
| |
Manômetros Standard
IOPE da série 611.01 e 611.02, são
construídos em caixa de aço
carbono ou aço inox. Este tipo de
manômetro é adequado para medição
de pressão em gases ou líquidos
que não ataquem ligas de latão.
Não devem ser utilizados em líquidos
com viscosidade elevada ou em produtos que
possam cristalizar.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço carbono estampado, frente
aberta, acabamento em pintura esmaltada em preto
ou aço inox polido.
Anel: Aço carbono estampado, acabamento
em pintura esmaltada na cor preta ou aço
inox polido.
Visor: Policarbonato.
Mostrador: Fundo branco, caracteres pretos,
escala em arco de 270º.
Elemento sensor: Tubo Bourdon de Tomback
ou aço inox, formato "C" até
70 kg/ cm2. Formato espiral de 100 kgf/cm2 até
400 kgf/cm2 em AISI 304/316.
Soquete: Latão/inox..
Mecanismo: Latão.
Processo de solda: Estanho/tig.
Conexão: 1/8" ou 1/4"
NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado.
Tolerâncias: Standard, ±2%
do total da faixa (Classe B).
Unidades de pressão: Em bar, kgf/cm2,
psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixa de trabalho (para Ø 40): Vácuo~11
Kg/cm2.
Faixa de trabalho (para Ø 50): Vácuo~400
Kg/cm2.
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

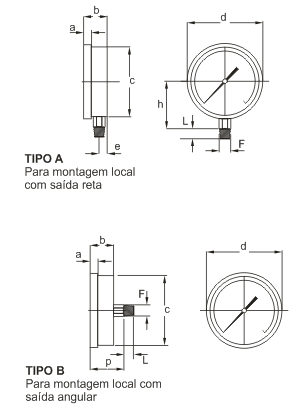

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
| Faça
sua especificação no formulário abaixo
e envie-nos o mesmo. Entraremos em contato. |
|
|
| |
|
| |
