Manômetro
Diferencial
Sistema Capsular / Diâmetro:
100, 114 e 150 |
|
|
|
|
| |
Definição |
| |
|
| |
Os manômetros Diferencial
IOPE da série 732.01 e 732.02, são
instrumentos construídos com o objetivo
de medir a diferença entre duas tomadas
de pressão. Sua forma construtiva
foi projetada para medir a pressão
diferencial em linhas onde estes valores
são extremamente baixos.
Por serem construídos usando-se o
sistema capsular, estes instrumentos só
podem ser utilizados para medição
de ar ou gases. Para medição
de pressão em líquidos ou
materiais com partículas em suspensão,
torna-se necessário a utilização
de selo separador com acionamento mecânico,
acessório que tem como objetivo fazer
a proteção do elemento sensor.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço inox estampado, frente
aberta com engate baioneta, acabamento polido.
Anel: Aço inox estampado, engate
baioneta com acabamento polido.
Visor: Visor de vidro plano, espessura
de 3 mm. (Opcional em acrílico).
Mostrador: Fundo branco, caracteres pretos,
escala em arco de até 270º.
Dispositivo de segurança: Disco
de borracha nitrílica ou Viton.
Anéis de vedação:
Borracha Nitrílica/ Viton
Elemento sensor: Cápsula construída
em aço inox ou latão.
Soquete: Aço inox 304/ 316.
Mecanismo: Inox (opção latão)
Processo de solda: Tig.
Conexão: 1/4" ou 1/2"
NPT/BSP. Outras sob consulta.
Ponteiro: Com ajuste micrométrico
fabricado em alumínio anodizado.
Tolerâncias: +2,5% do total da faixa.
Unidades de pressão: Bar, Kgf/cm2,
PSI, Pa. (Outras sob consulta).
Temperatura de trabalho: -25ºC a +65ºC.
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

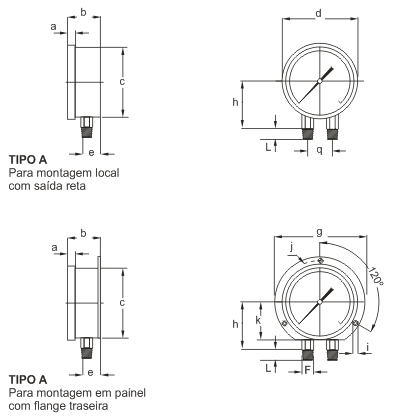

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
