Pressão

Tubo Sifão
  Definição



Os Tubos Sifão IOPE da série 840, tipos: "U", Trombeta e Bobina, ítens 01, 02 e 03 respectivamente, são acessórios utilizados em manômetros, pressostatos e/ou transmissores de pressão, com a função de resfriamento do produto antes da chegada deste ao instrumento.



  Princípio de funcionamento / Características



Princípio de funcionamento:
O condensado do meio sob pressão na linha, coletado na parte espiralada ou em forma de "U" do sifão, evita o contato direto, sendo que é necessário encher o tubo primeiramente com água ou outro líquido de separação, para evitar o contato direto.

Caracterísitcas técnicas:
Pressão máxima em AISI 316L: 150 Bar.
Pressão máxima em latão: 25 Bar.
Temperatura de trabalho: AISI 316 L, 100 Bar, 300ºC.
Conexões: 1/4", 1/2" - macho/ fêmea.

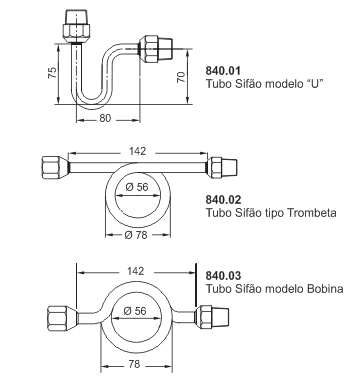

  Tipos e Dimensões




  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Tipos de
Tubos Sifão
  840.01 - Tipo de "U" para ser instalado em conexões
horizontais de pressão
840.02 - Tipo trombeta para ser instalado em conexões
verticais de pressão
840.03 - Tipo bobina para ser instalado em conexões
verticais de pressão

Faça sua
especificação

02
Conexões

  14N - 1/4" NPTF Instrumento e 1/4" NPTM ao processo
14B - 1/4" BSPF Instrumento e 1/4" BSPM ao processo
12N - 1/2" NPTF Instrumento e 1/2" NPTM ao processo
12B - 1/2" BSPF Instrumento e 1/2" BSPM ao processo

Faça sua
especificação

03
Tipos
Construtivos

01 - Macho x Macho
02 - Fêmea x Fêmea
03 - Fêmea x Macho
04 - Fêmea x Macho

Faça sua
especificação

04
Material
Construtivo

01 - Aço Inox AISI 304 Sch 40
02 - Aço Inox AISI 304 Sch 80
03 - Aço Inox AISI 304 Sch 160
04 - Aço Inox AISI 316 Sch 40
05 - Aço Inox AISI 316 Sch 80
06 - Aço Inox AISI 316 Sch 160
07 - Aço Carbono 40
08 - Aço Carbono 80
09 - Aço Carbono 160
10 - Latão
11 - Outros

Faça sua
especificação

05
Casos
Especiais

  Em casos especiais, preencher o campo abaixo:


Preencha o campo abaixo caso queira acrescentar algo:


Complemente o formulário abaixo:
