Pressão

Manômetro Industrial de Aço inoxidável
Diâmetro: 80, 100, 114 e 150
  Definição



Os Manômetros tipo Industrial IOPE da série 617 com tubo Bourdon, construídos em aço inoxidável, foram introduzidos no mercado para atenderem às aplicações onde o processo precisa de uma construção mais robusta, adequada para ambientes corrosivos, meios gasosos ou líquidos, que não obstruam o sistema de medição. O invólucro em aço inoxidável proporciona ao instrumento elevada resistência a impactos e hermeticidade às intempéries e poeira, sem comprometimento de seu peso.





  Características Técnicas



Caixa: Aço inox estampado, frente aberta com engate baioneta, acabamento polido.
Anel: Aço inox estampado, engate baioneta com acabamento polido.
Visor: Vidro plano, espessura 3 mm (opcionalmente em acrílico).
Mostrador: Fundo branco, caracteres pretos, escala em arco de 270º.
Dispositivo de segurança: Disco de Neopone. Anéis de vedação: Borracha natural /nitílica.
Elemento sensor: Tubo Bourdon de Aço Inox 304/316, formato "C" até 70 kg/ cm2. Formato espiral até 1000 kgf/cm2.
Soquete: Aço inox (opcional Latão).
Mecanismo: Aço inox 304/316 (opcional Latão).
Processo de solda: Tig.
Conexão: 1/4" ou 1/2" NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado, com ajuste micrométrico.
Tolerâncias: Standard, ±1% do total da faixa (Classe A1). Nas versões com enchimento de líquido, acrescer ± 0,5% na tolerância do instrumento.
Unidades de pressão: Em bar, kgf/cm2, psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixas especiais: Receptor pneumático (3 a 15 psig ou 0,2 a 1 kgf/cm2), linear ou quadrática. Escalas compostas vácuo/pressão/temperatura correspondente, para aplicação com amônia (NH3).

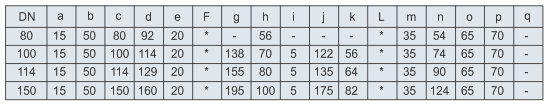

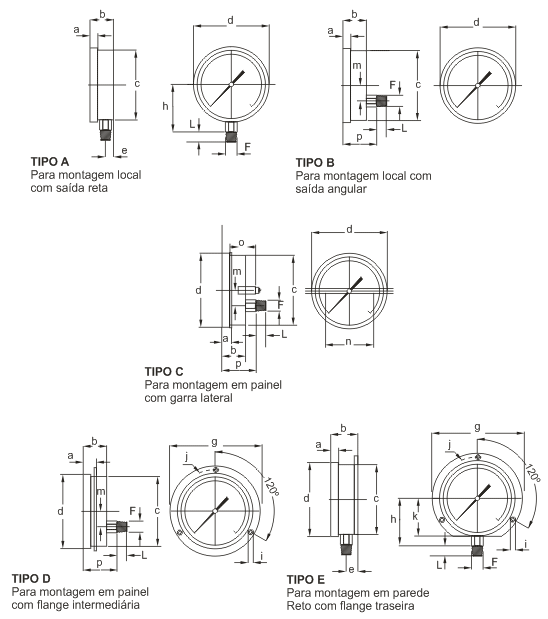

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  617- Manômetro Industrial de Aço inoxidável

Faça sua
especificação

02
Saída de
Conexão


A - Reta
B - Angular excêntrico
C - Angular excêntrico com
garra de fixação
  A - Angular com flange
intermediária
E - Reta com flange traseira

Faça sua
especificação

03
Diâmetro

80 - Ø 80
100 -
Ø 100
  114 - Ø 114
150
-
Ø 150

Faça sua
especificação

04
Material
da Caixa
  304 - Aço 304
316 - Aço 316

Faça sua
especificação

05
Escala
  Ver tabela 4 clicando aqui

Faça sua
especificação

06
Diâmetro
da Rosca


12N - 1/2" NPT
12B - 1/2" BSP
  14N - 1/4" NPT
14B - 1/4" BSP

Faça sua
especificação

07
Material
da Rosca
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

08
Opcionais

A - Tubo Sifão
B - Selo Separador
C - Amortecedor tipo esfera
D - Limitador
E - Sistema antivibrante a seco
GL - Glicerina
SI
- Silicone

Faça sua
especificação
