Manômetro
Petroquímico
Em Fenol Frente Sólida / Diâmetro:
114 |
|
|
|
|
| |
Definição |
| |
|
| |
Os Manômetros Petroquímicos
IOPE da série 620 são construídos
com caixa de fenol e anel de polipropileno
roscado. Frente sólida, opera principalmente
com gases ou líquidos de processos
químicos e petroquímicos.
O invólucro proporciona ao instrumento
elevada resistência a impactos e hermeticidade
às intempéries e poeira, sem
comprometimento de seu peso. Apropriado
para uso em indústrias químicas,
petroquímicas, alimentícias,
usinas e outras aplicações
que exijam durabilidade, exatidão
e qualidade. Em caso de líquidos
altamente viscosos ou cristalizáveis,
utilizar selo diafragma.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Fabricado com resina fenólica
(preto).
Anel: Roscado, fabricado com polipropileno
(preto).
Visor: Vidro plano, espessura 3 mm (opcionalmente
em acrílico).
Mostrador: Fundo branco, caracteres pretos,
escala em arco de 270º.
Dispositivo de segurança: Disco
de Neopone.
Anéis de vedação:
Borracha natural /nitílica.
Elemento sensor: Tubo Bourdon em aço
inox 304/316, formato "C" até
70 kg/ cm2. Formato espiral até 1000 kgf/cm2.
Soquete: Aço inox (opcional Latão).
Mecanismo: Aço inox (opcional Latão).
Processo de solda: Tig.
Conexão: 1/4" ou 1/2"
NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado com ajuste micrométrico.
Tolerâncias: Standard, ±1%
do total da faixa (Classe A1). Nas versões
com enchimento de líquido, acrescer ±
0,5% na tolerância do instrumento.
Unidades de pressão: bar, kgf/cm2,
psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixas especiais: Receptor pneumático
(3 a 15 psig ou 0,2 a 1 kgf/cm2), linear ou quadrática.
Escalas compostas vácuo/pressão/temperatura
correspondente, para aplicação com
amônia (NH3).
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

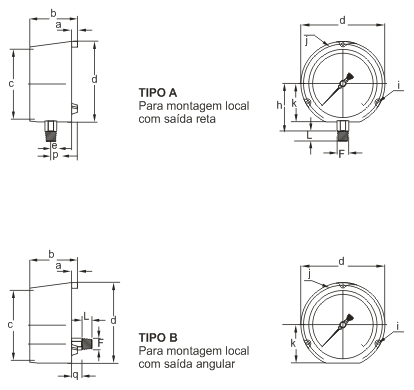

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
| Faça
sua especificação no formulário abaixo
e envie-nos o mesmo. Entraremos em contato. |
|
|
|
|
