Manômetros
Utilitários
Em Aço Inox ou aço
carbono para uso (Nh3) / Diâmetro: 100 |
|
|
|
|
| |
Definição |
| |
|
| |
Os Manovacuômetros
para gás Amônia (Nh3) IOPE
da série 613.01 e 613.02, fabricados
com tubo Bourdon, caixa de aço carbono
ou aço inox, de uso específico
para aplicação de cargas de
pressão em compressores que usam
gás Amônia (Nh3) para refrigeração.
A escala destes equipamentos são
dotadas também de marcação
de temperatura que corresponde à
pressão aplicada. É importante
verificar os opcionais do sistema antivibrante,
visto que este tipo de aplicação
geralmente está sujeito a alta vibração
e pulsos de pressão da linha, o que
poderá provocar desgaste prematuro
nos componentes do Manovacuômetro.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço carbono estampado, frente
aberta, acabamento em pintura esmaltada em preto
ou aço inox polido.
Anel: Aço carbono estampado, acabamento
em pintura esmaltada na cor preta ou aço
inox polido.
Visor: De policarbonato.
Mostrador: Fundo branco, caracteres pretos,
escala em arco de 270º.
Dispositivo de segurança: Disco
de Neopone.
Anéis de vedação:
Borracha natural /nitlica.
Elemento sensor: Tubo Bourdon de aço
inox 304/316, formato "C" até
70 kg/ cm2. Formato espiral de 100 kgf/cm2.
Soquete: Inox.
Mecanismo: Inox.
Processo de solda: Tig.
Conexão: 1/4" ou 1/2"
NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado.
Tolerâncias: Standard, ±2%
do total da faixa (Classe B). Nas versões
com enchimento de líquido, acrescer ±0,5%
na tolerância do instrumento.
Unidades de pressão: Kgf/cm2.
Faixas especiais: Escalas compostas, vácuo,
pressão.
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

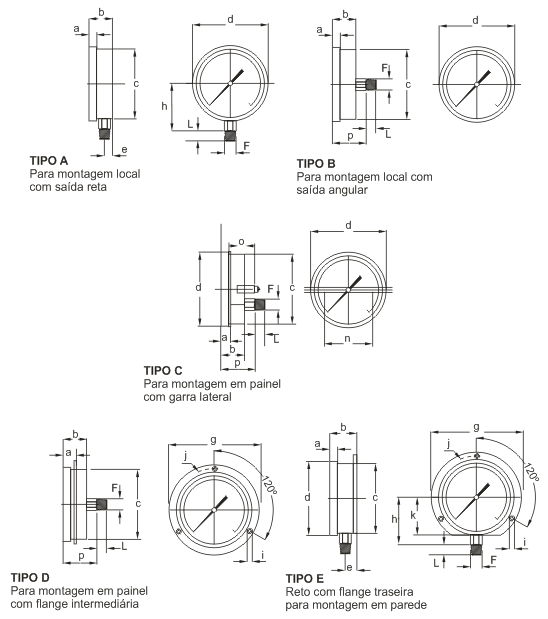

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
| Faça
sua especificação no formulário abaixo
e envie-nos o mesmo. Entraremos em contato. |
|
|
|
|
