Pressão

Transmissor de Pressão Alta precisão (0,01%)
Modelo TW-PI
  Definição



Transmissor com saída digital
A alta precisão de 0,01% F.S. está disponível como opcional (a serie 33 X tem precisão de 0,5% F.S.).
Estas séries tem base numa plataforma de um transdutor piezoresistivo flutuante e no recém desenvolvido microprocessador XEMICS dotado de um conversor A/D de 16 bit integrado.
A dependência de temperatura e a não linearidade do sensor são compensadas matematicamente. Com o software READ30 e o cabo K-107, a pressão pode ser calculada e visualizada em um Palmtop, Laptop ou PC. O software READ30, além disso, grava os sinais de pressão e apresenta o gráfico no PC. Podem ser conectados até 128 transmissores ao sistema.

Transmissor com saída analógica
O processador integrado é um conversor D/A de 16 bit para saída analógica do sinal de 4...20 mA ou 0....10 V. O sinal de saída é taxada em 400Hz. A precisão para estes transmissores é diminuída em relação aos 0,05% F.S. dos transmissores com saída digital.

Programação:
Com o software READ30, o PROG30 e um conversor RS 485 para o PC (ie K102 ou K107) a pressão poderá ser apresentada, as unidades de engenharia alteradas assim como é possível um novo ajuste de zero e de ganho. A saída Analógica poderá ser ajustada para qualquer faixa dentro do range compensado.



  Características Técnicas



- Somente para série 33X e para faixas >10 bar.
- Resolução: 0,002% F.S. Estabilidade térmica típica: Relativas: 1 mbar ou 0,05% F.S. Absoluta: 0,5 mbar ou 0,025% F.S. (10...40°C)
- Resistência de carga <(O): < (U-7V) / 0,02 A (2 fios) > 5000 (3 fios)
- Conexão elétrica: Plug DIN 43650
- Isolação: 100MO / 50 V
- Faixa de temperatura armazenagem/operação: -40...120°C
- Durabilidade (testes de pressão): 10 milhões de ciclos 0....100% FS a 25°C
- Durabilidade (testes de vibração): 20g (5....2000Hz, Max amplitude +/- 3mm) em acordo com IEC 68-2-6
- Durabilidade (testes de choque): 20g (11 ms)
- Proteção: IP65 opcional, IP67 ou IP68 (com cabo)
- Conformidade-CE: EN50081-2, EN50082-2

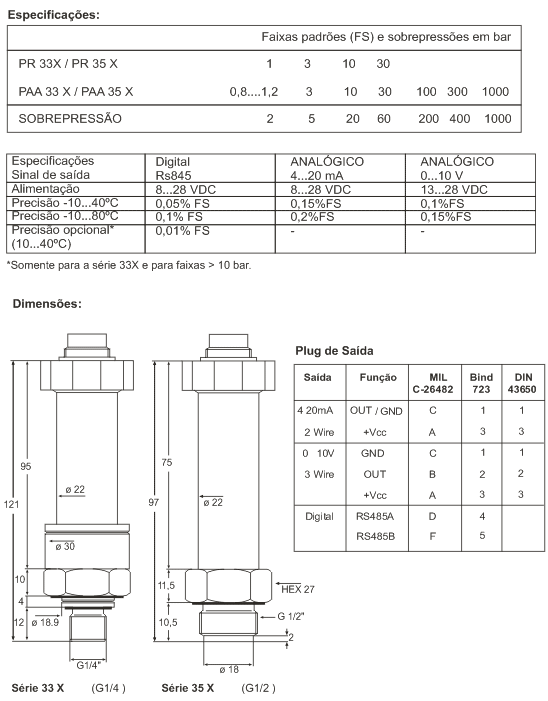

  Tipos, Dimensões e Pesos



  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  661.01 - Transmissor de Pressão com Rosca
661.02 - Transmissor de Pressão com Diafragma

Faça sua
especificação

02
Conexões
  12 - 1/2" BSP (com diafragma)
14 - 1/4" BSP (com rosca)

Faça sua
especificação

03
Escalas
com rosca

PR1 - 0 - 0,8 bar
PR2 - 0 - 1,2 bar
PR3 - 0 - 3 bar
Pr4 - 0 - 10 bar
PR5 - 0 - 30 bar
PR6 - 0 - 100 bar
PR7 - 0 - 300 bar
PR8 - 0 - 1000 bar

Faça sua
especificação

04
Escalas com
Diafragma
  PD1 - 0 - 1 bar
PD2 - 0 - 3 bar
PD3 - 0 - 10 bar
PD4 - 0 - 30 bar

Faça sua
especificação


Preencha o campo abaixo caso queira acrescentar algo:


Complemente o formulário abaixo:

Seu nome :
Seu e-mail :
Seu telefone :
Assunto :
