Pressão

Manômetro com ou sem glicerina
Em Aço Carbono Diâmetro: 80, 100 e 150
  Definição



Os Manômetros tipo Industrial IOPE da série 616 são construídos em caixa de aço carbono e sistema antivibrante, com ou sem enchimento de líquido (glicerina ou silicone), que protege o equipamento em instalações onde haja excessiva vibração mecânica e pulsação (em medições de processo dinâmico onde ocorram bruscas alterações da linha). São construídos com robustez e mecanismos reforçados com ajustes e hermeticamente fechados. O objetivo é proporcionar ao instrumento elevada resistência a impactos, hermeticidade às intempéries e poeira, onde a indústria requer resultados com maiores exatidões e durabilidade, agregando qualidade nas operações de processo. Estes instrumentos são adequados para ambientes corrosivos, meios gasosos ou líquidos, que não obstruam o sistema de medição e não ataquem as peças feitas de liga cobre-latão.



  Características Técnicas



Caixa: Aço carbono estampado, frente aberta com engate baioneta, acabamento em pintura esmaltada na cor preta.
Anel: Aço carbono estampado, engate baioneta com em pintura esmaltada na cor preta.
Visor: Vidro plano, espessura 3 mm (opcionalmente em acrílico).
Mostrador: fundo branco, caracteres pretos, escala em arco de 270º.
Dispositivo de segurança: Disco de Neopone. Anéis de vedação: Borracha natural /nitílica.
Elemento sensor: Tubo Bourdon de Tomback, formato "C" até 70 kg/ cm2. Formato espiral até 1000 kgf/cm2 em AISI 304/316.
Soquete: Latão (opcional Inox).
Mecanismo: Latão (opcional Inox).
Processo de solda: Estanho.
Conexão: 1/4" ou 1/2" NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado.
Tolerâncias: Standard, ±2% do total da faixa (Classe B). Nas versões com enchimento de líquido, acrescer ± 0,5% na tolerância do instrumento.
Unidades de pressão: Em bar, kgf/cm2, psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixas especiais: Receptor pneumático (3 a 15 psig ou 0,2 a 1 kgf/cm2), linear ou quadrática. Escalas compostas vácuo/pressão/temperatura correspondente, para aplicação com amônia (NH3)

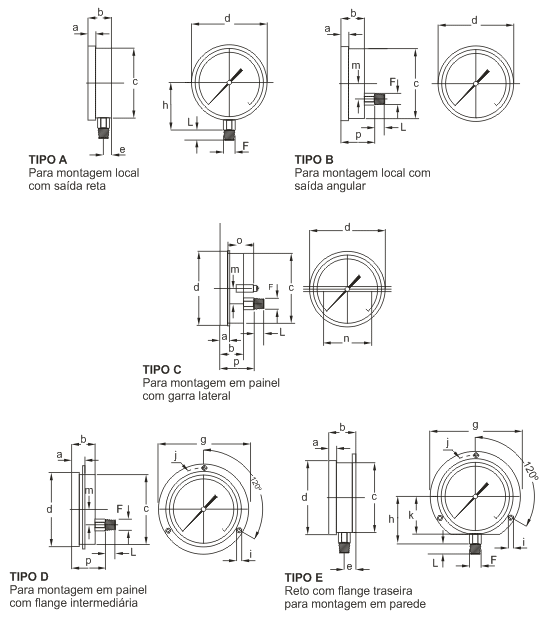

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  616 - Manômetro Industrial Aço Carbono

Faça sua
especificação

02
Saída de
Conexão


A - Reta
B - Angular excêntrico
C - Angular excêntrico com
garra de fixação
  D - Angular com flange
intermediária
E - Reta com flange traseira

Faça sua
especificação

03
Diâmetro

80 - Ø 80
100 -
Ø 100
  150 - Ø 150

Faça sua
especificação

04
Material
da Caixa
  AC - Aço Carbono

Faça sua
especificação

05
Escala
  Ver tabela 4 clicando aqui

Faça sua
especificação

06
Diâmetro
da Rosca


12N - 1/2" NPT
12B - 1/2" BSP
  14N - 1/4" NPT
14B - 1/4" BSP

Faça sua
especificação

07
Material
da Rosca
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

08
Opcionais

A - Tubo Sifão
B - Selo Separador
C - Amortecedor tipo esfera
D - Limitador
E - Sistema antivibrante a seco
GL - Glicerina
SI
- Silicone

Faça sua
especificação


Preencha o campo abaixo caso queira acrescentar algo:


Complemente o formulário abaixo:

Seu nome :
Seu e-mail :
Seu telefone :
Assunto :
