Manômetro
Diferencial
Em Aço Inox ou Aço
Carbono / Diâmetro: 114 e 150 |
|
|
|
|
| |
Definição |
| |
|
| |
Os manômetros Diferencial
IOPE da série 712.01 e 712.02 em
aço carbono ou aço inox, são
instrumentos construídos com sistema
de bourdon duplo, sendo uma entrada para
pressão dinâmica e a outra
para pressão estática. Aplicados
em processos onde é essencial a tomada
das diferenças de pressão.
O invólucro é construído
em aço carbono ou aço inox
e hermeticamente fechado, proporcionando
ao instrumento elevada resistência
a impactos e a interferências químicas.
Em caso de líquidos viscosos ou cristalizáveis,
utilizar selo diafragma.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço inox estampado, frente
aberta com engate baioneta, acabamento polido.
Anel: Aço inox estampado, engate
baioneta com acabamento polido.
Visor: Visor de vidro plano, espessura
de 3 mm. (Opcional em acrílico).
Mostrador: Fundo branco, caracteres pretos,
escala em arco de até 270 º
Dispositivo de segurança: Disco
de borracha nitrílica ou Viton.
Anéis de vedaçâo: Borracha
Nitrílica/ Viton.
Elemento sensor: Bourdon duplo construído
em aço inox 304/316
Soquete: Aço inox 304/ 316.
Mecanismo: Inox (opção latão).
Processo de solda: Tig. Conexão:
1/4" ou 1/2" NPT/BSP. Outras sob consulta.
Ponteiro: Com ajuste micrométrico
fabricado em alumínio anodizado.
Tolerâncias: +2,5% do total da faixa.
Unidades de pressão: Bar, Kgf/cm2,
PSI, Pa. (Outras sob consulta)
Temperatura de trabalho: -25ºC a +65ºC.
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

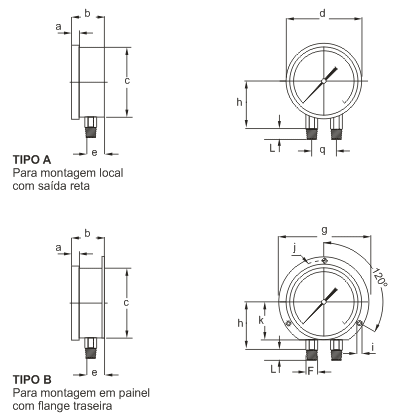

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
| Faça
sua especificação no formulário abaixo
e envie-nos o mesmo. Entraremos em contato. |
|
|
|
|
