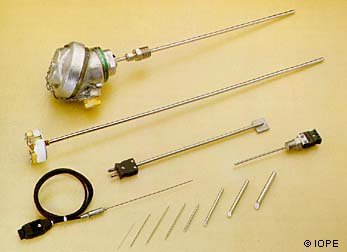

Definição de Termopar Isolação Mineral



O termopar isolação mineral é constituído de um ou dois pares de fios isolados entre si e a bainha metálica por um pó isolante de óxido de magnésio altamente compactado.
Devido a esta construção os termoelementos ficam totalmente isolados do meio, resultando portanto numa maior estabilidade da FEM e maior vida útil.

Qualidade Assegurada

Os cabos isolação mineral IOPE são de excelente procedência, vindos de um dos maiores fabricantes de cabos isolação mineral do mundo.
Todos os nossos cabos são certificados pelo fabricante, garantindo assim o grau de precisão exigido pelas normas internacionais.

Montagem

Os termopares isolação mineral IOPE passam por uma sequência de testes para verificar a composição química da bainha metálica, isolação a frio e a quente, polaridade, integridade da solda e aferição; garantindo o seu processo, uma medição de temperatura extremamente confiável e precisa.

Variedade

Nossos termopares isolação mineral podem ser fornecidos em uma gama bastante grande de tipos de bainhas metálicas e diâmetros, possibilitando a instalação em locais onde era inacessível o uso de um outro tipo de sensor.

Observação: Para melhor entendimento e conhecimento de termometria, consulte nosso Manual Técnico sobre o Uso e Aplicação de Termosensores (IOPTEC).

Este tipo de montagem é de extrema ultilidade, pois os fios ficam completamente isolados dos ambientes agressivos, que podem causar a completa deterioração dos termoelementos, além de grande resistência mecânica o que faz com que o termopar isolação mineral possa ser usado em um número infinito de aplicações.

Vantagens do termopar Isolação Mineral

a) Estabilidade
Esta estabilidade é caracterizada pelos condutores estarem totalmente protegidos de ambientes agressivos que normalmente causam oxidação e envelhecimento dos termopares.

b) Resposta Rápida
O pequeno volume e alta condutividade térmica do óxido de magnésio, promovem uma rápida transparência de calor, superior aos termopares com montagem convencional.

c) Grande Resistência Mecânica e Flexibilidade
Devido a alta compactação do óxido de magnésio dentro da bainha metálica mantendo os termoelementos uniformemente posicionados, permite que o cabo seja dobrado, achatado, torcido ou estirado, suportando pressões externas e "choques térmicos" sem qualquer perda de suas propriedades termoelétricas.

d) Facilidade de Instalação
A dimensão reduzida, a grande maleabilidade e alta mecânica do cabo isolação mineral, asseguram uma facilidade de instalação mesmo em locais de difícil acesso.

e) Resistência a Corrosão
Os termopares isolação mineral estão disponíveis com diversos tipos de capas metálicas, para garantir sua integridade em qualquer tipo de ambiente corrosivo, qualquer que seja o termopar.

f) Resistência de Isolação (a frio)
A resistência de isolação entre condutores e bainha é sempre superior a 100 M*** (a 20ºC) qualquer que seja o diâmetro, em qualquer condição de umidade.
Valores segundo norma ASTM E-608/84.

g) Blindagem Eletrostática
A bainha metálica devidamente aterrada, oferece excelente blindagem contra interferências eletrostáticas (ruídos).

Características Técnicas

Para a perfeita seleção de um termopar isolação mineral, devem ser levados em consideração todas as possíveis características e normas exigidas pelo processo.
Estamos fornecendo algumas características técnicas, fundamentais para a escolha do mesmo:

Tipos e Números de Sensores
Os termopares isolação mineral podem ser dos tipos T,E,J,K e N; podendo ser simples (1 par de fios), duplo (2 pares de fios) ou mesmo até triplo (6 termoelementos dentro de uma única bainha).

Observação
Existem termopares isolação mineral de platina dos tipos S, R e B. Sua isolação pode ser de óxido de magnésio, óxido de berílio ou alumina e o material de molibdênio, tântalo ou titânio. A escolha destes materiais vai depender da temperatura e do meio em que for colocado o termopar, mas sua aplicação é muito pequena.
