Temperatura

Termômetros Expansão a Gás - Bulbo Fixo
Diâmetro: 80, 100, 114 e 150
  Definição



Os termômetros de expansão a gás IOPE da série 950.01 e 950.02, com bulbo fixo, são construídos em caixa de aço carbono ou aço inox, com tampa com encaixe baioneta, e hermeticamente fachados, garantindo ao instrumento robustez e proteção contra atmosferas como poeira e respingos de água. São instrumentos construídos pelo princípio de expansão dos gases em função da variação de temperatura. Esta característica dá ao instrumento respostas rápidas e precisas.
Indicados para trabalho em indústrias químicas, petroquímicas em geral, para medir temperaturas do ar, gases, vapor, óleo e outros fluidos.





  Características Técnicas



Caixa: Aço inox ou aço carbono, frente aberta, estampado.
Anel: Aço inox, estampado com engate baioneta, acabamento pintura ou polido.
Visor: Vidro plano, espessura 3 mm.
Elemento sensor: Bulbo com preenchimento do gás inerte.
Haste: Em aço inox 304 ou 316 ou latão.
Conexão: Em aço inox 304 ou 316 ou latão.
Ponteiro: Balanceado com ajuste micrométrico.
Mostrador: Fundo branco, caracteres pretos, escala em arco de 270°.
Precisão: 1,5% em relação ao fundo da escala.
Faixa de temperatura: Faixa de -30°C a 500°C.
Anéis de vedação: Bomba Nitrílica.

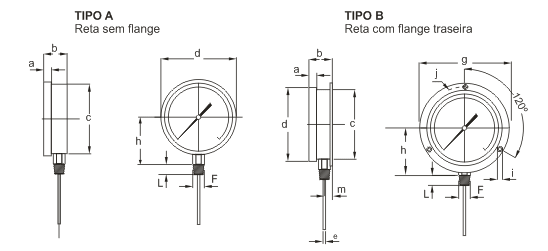

  Tipos, Dimensões e Pesos




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui




  *Verificar as dimensões para manômetros na tabela 1 clicando aqui

  Especificações

Faça sua especificação no formulário abaixo e envie-nos o mesmo. Entraremos em contato.
01
Modelo
  950.01 - Termômetro expansão a gás bulbo fixo
950.02 - Termõmetro expansão a gás bulbo fixo c/ caixa IP66

Faça sua
especificação

02
Saída de
Conexão

  A - Reta sem flange
B - Reta com flange traseira
C - Angular (sem flange)
D - Angular (com flange traseira)

Faça sua
especificação

03
Diâmetro

100 - Ø 100
114 - Ø 114
150 - Ø 150

Faça sua
especificação

04
Material
da Caixa
  304 - Aço 304
316 - Aço 316
AC - Aço Carbono

Faça sua
especificação

05
Escala
  Ver tabela 2 clicando aqui

Faça sua
especificação

06
Diâmetro
da Rosca


14N - 1/4" NPT
14B - 1/4" BSP
12N - 1/2" NPT
12B - 1/2" BSP
Acabamento BA
para conexão tipo
bucim ajustável


Faça sua
especificação

07
Material
da Rosca
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

08
Material
da Haste
  304 - Aço 304
316 - Aço 316
500 - Latão

Faça sua
especificação

09
Comprimento
da Haste
  Conforme tabela 3 ( clique aqui ). Caso necessite de outras
formas, especifique no campo abaixo.

Faça sua
especificação

10
Opcionais
  GL - Glicerina
SI - Silicone

Faça sua
especificação

GL - Glicerina
SI - Silicone
Preencha o campo abaixo caso queira acrescentar algo:
