Temperatura

Definição de Sensores Multipontos



Em muitos processos, é necessário ou desejável obter um perfil da temperatura de um tanque, vaso ou silo, mas por causa da limitação de espaço ou custos, torna-se impraticável inserir diversos sensores induviduais para tal finalidade.
Para este tipo de aplicação, a IOPE oferece os Sensores Multipontos, que através de uma única abertura no tanque ou silo, possibilitam a medição de diversas temperaturas em pontos específicos do processo.

Montagens:
Os sensores multipontos são montados com termopares isolação mineral ou termoresistências, com as junções de medição localizadas em pontos específicos para a determinação da temperatura. Estes sensores são fixados dentro de um tubo ou poço metálico de tal forma a mantê-los uniformemente posicionados.
As montagens se dividem em três tipos, são elas:

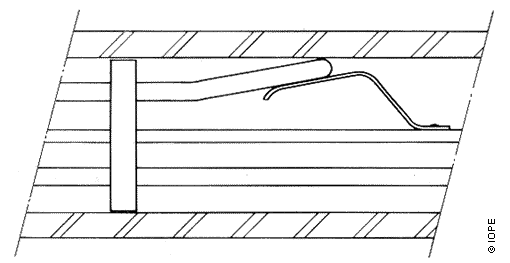

Tipo A



Neste tipo de motagem os termosensores são posicionados por um guia.
As junções de medição são posicionadas em contato com a parede interna do tubo ou poço através de um tipo de mola. O contato positivo é assegurado bem como a integridade da mola é mantida.
Os sensores podem ser substituidos pela remoção da montagem interna.

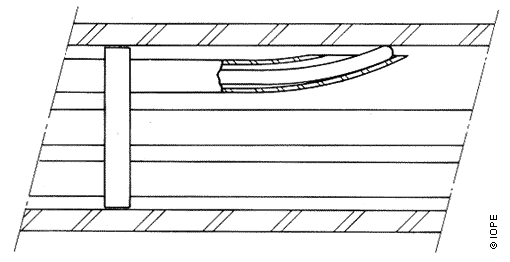

Tipo B



Os tubos guia são direcionados por uma haste suporte. O final de cada tubo é aberto, para que a junção de medição esteja em contato com as paredes internas do tubo ou poço. Neste tipo de montagem, não há molas ou outras peças mecânicas que sofram fadigas ou quebras.

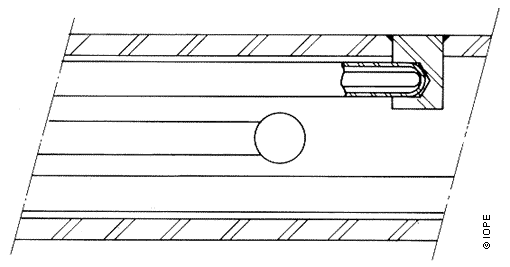

Tipo C

Este tipo de montagem oferece uma vida útil muito grande, praticamente sem manutenção, pois não há molas ou outras peças mecânicas que sofram fadigas ou quebras. Cada tubo guia é soldado num plug o qual também é soldado, tornando-se parte integral da parede do tubo ou poço.
Quando a bainha do sensor encosta no fundo do tubo guia, um íntimo contato com o poço é mantido, garantindo uma rápida resposta e boa precisão na medição e temperatura.

Uma substituição do sensor pode ser feita rapidamente sem necessidade de parada do processo.
Neste tipo de montagem, além dos termopares isolação mineral tipos T, J, E, K e termoresistências Pt-100, tem-se também termopares convencionais tipos R e B, para edição de altas temperaturas com graus de precisão superiores aos anteriores.

Outros tipos de montagens poderão ser feitas mediante ao nosso departamento de Engenharia.
