Temperatura

Termoresistência Isolação Mineral Série 30500

Séries: 30000 | 30800 | 30900 | 31000 | 31800 | 31900 | 36000 | 37000
Você está vendo as Séries: 30100-30200-30300-30400-30500-30600-30700


Faça sua especificação no formulário abaixo e envie-nos o mesmo após confirma-lo. Teremos o maior prazer em atender a sua empresa.

1

Série
  Termoresistência Isolação Mineral, especificar
conforme a Série 30500.
(ítem já especificado no campo ao lado).

Faça sua
especificação

2

Características
do Sensor

  I - PT-100 / Classe A Vidro
II - PT-100 / Classe A Cerâmica
III - PT-100 / Classe B Vidro
IV - PT-100 / Classe B Cerâmica

V - NI -100 Cerâmica
VI- TERMAX (sob consulta)
VII - Outros
Acrescentar D se for sensor duplo

Faça sua
especificação

3
Tipo de
Ligação


2 - Ligação a 2 fios
3 - Ligação a 3 fios
4 - Ligação a 4 fios


Faça sua
especificação

4
Diâmetro
da Bainha

30 - 3,0 mm
47 - 4,7 mm
60 - 6,0 mm

Faça sua
especificação

5
Material
da Bainha

304 - Inox 304
310 - Inox 310
316 - Inox 316
  600 - Alloy 600
999 - Outros

Faça sua
especificação

6
Pote de
Adaptação

  Para a série 30500, especificar a rosca ao cabeçote;
caso contrário não preencher

Faça sua
especificação

7
Material
do Pote

303 - Inox 303
304 - Inox 304
316 - Inox 316
500 - Latão Polido

Faça sua
especificação

8
Rosca
ao Processo

12N - 1/2" NPT
14N - 1/4" NPT
18N - 1/8" NPT
34N - 3/4" NPT
38N - 3/8" NPT

Faça sua
especificação

9

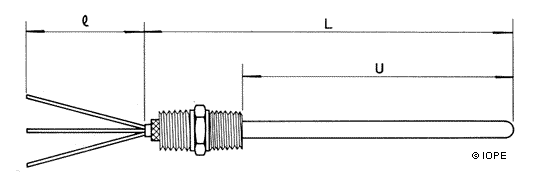

Comprimento
Termopar 'L'
  Especificar em (mm)
Faça sua
especificação

10
Comprimento
Rabicho 'I'
  Especificar em (mm)
Acrescentar F se for flexível, ou R se for rígido.

Faça sua
especificação

11

Opcionais
  SH1 - Rabicho com blindagem

SH2 - Rabicho com blindagem e mola

Faça sua
especificação

12
Para Casos
Especiais
  Acrescentar a letra E no final da codificação, indicando as modificações e anexando o(s) desenhos(s).

Faça sua
especificação

Nota:
Para montagen padrão, o rabicho flexível terá isolação interna em Teflon. Para outros
tipos de isolações, consulte o capítulo de fios e cabos de extensão e compensação.

Preencha o campo abaixo caso queira acrescentar algo:



Clique no botão abaixo para confirmar os dados
preenchidos acima. Os dados serão confirmados no formulário horizontal a seguir:
(Antes de ENVIAR passe o mouse sobre cada número de especificação para visualizar suas características e conferir a validade das informações)

1 2 3 4 5 6 7 8 9 10 11 12
