Chaves de Fluxo - Série 0415-0001-0003

Séries: 0415-0001-0001 | 0415-0001-0002 | 0415-0001-0003 | 0415-0001-0004 | 0415-0001-0005 | 0415-0001-0006
0415-0001-0007 | 0415-0001-0008 | 0415-0001-0009 | 0415-0001-0010

Chave de Fluxo tipo palheta fixa, (não extensível) para líquidos, com conexão tipo "fêmea" com diâmetro - Ø 3/4" e ou 1/2" BSP para encaixe direto na tubulação
(Water Flow Switch)

Aplicação

Amplamente utilizado pelos setores de ar condicionado, equipamentos para refrigeração, sistemas de bombeamento na prevenção de incêndio, de resfriamento de máquinas, motores, fornos, bombeamento em geral, e ainda, em sistemas de controle de vazão de líquidos.

A Chave de Fluxo é aplicada como sensor para indicar a presença ou ausência, queda ou aumento de vazão no fluxo do líquido dentro de tubulação convencional (PVC, Ferro, Cobre e Inóx) atuando sempre como um dispositivo complementar de segurança e proteção para ligar e/ou desligar alarmees, motores, compressores, máquinas, bombas d'água, sinalização em painéis de controle, etc... ajudando a detectar eventuais problemas como por exemplo: aquecimento indevido, quebra de correia, mancal, obstruçãona tubulação, cavitação, entre outros.

Indicação

Indicado para água natural, gelada, salmora, óleo ou qualquee líquido com viscosidade semelhante a água e que não possua elementos corrosivos ao latão e borracha nitrílica.



Atenção!

A Chave de Fluxo nunca deve ser usada como dispositivo
único de segurança e protenção.

Recomenda-se o uso de outros dispositivos para
trabalharem em conjunto.

Descrição de Materiais, Acabamento e Especificações Técnicas e Mecânicas

  • Conexão em latão tipo "fêmea" de Ø 3/4" ou Ø 1/2" (redução) BSP.
  • Caixa de nylon 6.0, com aditivo antichama, sendo inadequado o uso ao tempo ou exposto a gases, vapores ou pós (grau de proteção IP-65).
  • Micro-chave reversível (SPDT-COM-NO-NC) com capacidade de 10 A (resistivo) - 1/2 HP-125/250 VAC e vida mecânica de 10.000.000 ded ciclos e vida elétrica de 200.000 de ciclos (dados fornecidos pelo fabricante).
  • Borne para ligação elétrica.
  • Palheta fixa em latão.
  • Sistema de selagem tipo "fole" em borracha nitrílica que suporta pressões de até 10 Kgf/cm2 (150) psi: (e temperaturas do fluído entre a máxima de 80°C e a mínima de 0°C).
  • Ajustado na fábrica para vazões mínimas (aciona a partir de 20 LPM - litros por minuto na tubulação de Ø 3/4"), permitindo detectar maiores velocidades de fluxo acima da mínima, girando o conjunto de regulagem no sentido horário.
  • Temperatura máxima de trabalho: até 60°C.
  • Vida mecânica: 20.000 ciclos.
  • A Chave de Fluxo é fabricada dentro das normas ABNT que regem este tipo de produto.

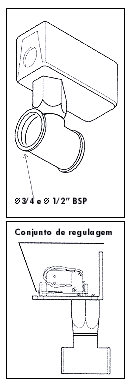

Desenho Dimensional (medidas nominais)
